7. Gitter und Lineale

Kapitel hinzufügen

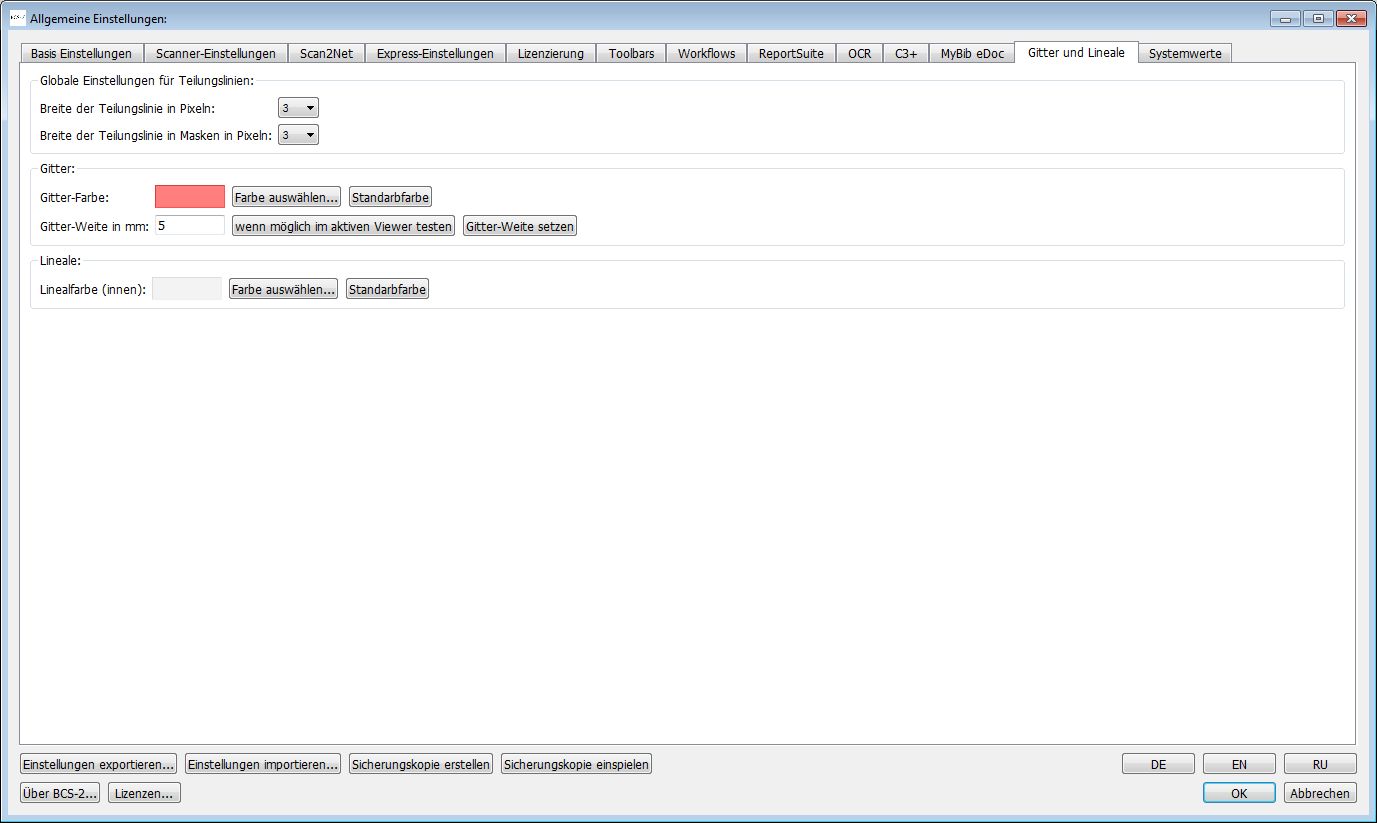

7.1 Globale Einstellung für Teilungslinien

Abschnitt hinzufügen

• Breite der Teilungslinie in Pixel: Über die Dropdownliste kann die Breite der Teilungslinien festgelegt werden.
• Breite der Teilungslinie in Masken in Pixeln: Über die Dropdownliste kann die Breite der Teilungslinien in Masken festgelegt werden.

7.2 Gitter

Abschnitt hinzufügen

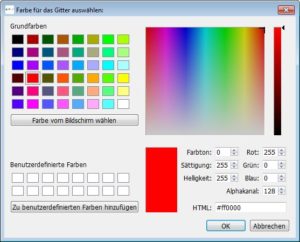

Gitter Farbe:  In diesem Bereich wird die zurzeit hinterlegte  Gitterfarbe angezeigt. Über den Button Farbe auswählen… rechts neben der Farbanzeige kann der Dialog zur Farbauswahl aufgerufen werden.

Alternativ kann die in BCS-2 hinterlegte Standardfarbe (dunkel grau)  über den Button Standardfarbe ausgewählt werden.

Gitter-Weite in mm: Die Weite der Gitter wird angegeben. Über den Button wenn möglich im aktiven Viewer testen wird das Gitter auf dem aktuellen Image angezeigt. Über den Button Gitter Weite setzen wird der Standardwert für die Gitterweite gesetzt.

7.3 Lineale

Abschnitt hinzufügen

Linealfarbe (innen): In diesem Bereich wird die zurzeit hinterlegte Linealfarbe angezeigt. Über den Button Farbe auswählen… rechts neben der Farbanzeige kann der Dialog zur Farbauswahl aufgerufen werden.

Alternativ kann die in BCS-2 hinterlegte Standardfarbe (hell grau)  über den Button Standardfarbe ausgewählt werden.
